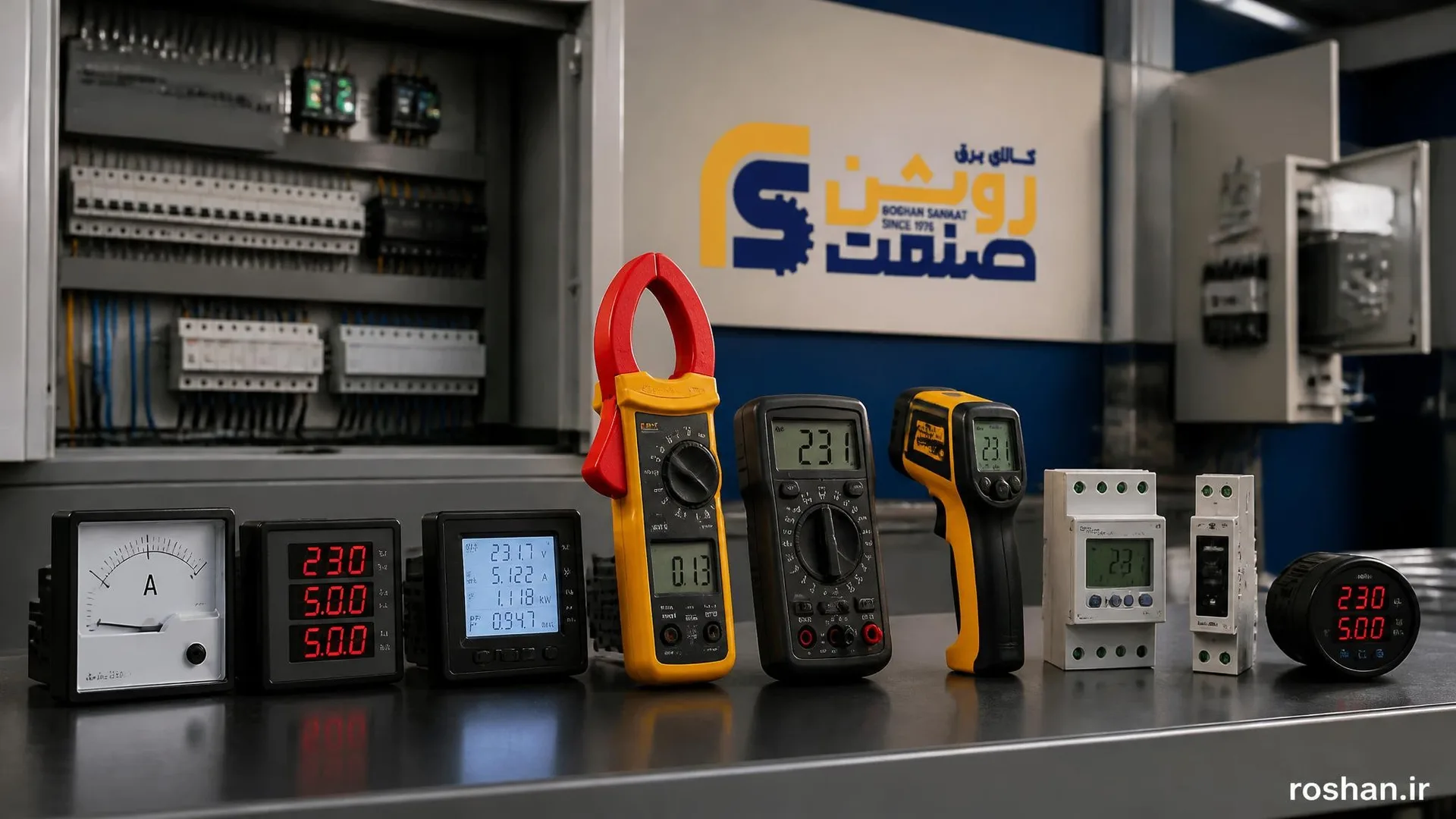

مقدمه و اهمیت اندازهگیری در تابلوهای برق
در میان تجهیزات برق صنعتی و روشنایی، دستگاههای اندازهگیری نقش کلیدی در کنترل، ایمنی و بهینهسازی مصرف انرژی دارند. این ابزارها با نمایش پارامترهایی مانند جریان، ولتاژ، توان، فرکانس و ضریب توان، به پیمانکاران و خریداران امکان میدهند تا عملکرد سیستم را پایش کنند، سهام-وضعیت تجهیزات را ارزیابی نمایند و از بروز خرابیهای ناگهانی جلوگیری کنند.
۱. آمپرمتر و ترانس جریان (CT)
آمپرمتر برای اندازهگیری جریان مصرفی در مدار استفاده میشود و معمولاً به صورت سری با مصرفکننده قرار میگیرد. برای اندازهگیری جریانهای بالا، از ترانس جریان یا CT استفاده میشود. نکات کلیدی:
- کلاس دقت مناسب (معمولاً ۱٫۵ یا ۱) برای تابلوهای تابلویی.
- ارتفاع سطح نصب و امکان استفاده از CT با نسبت تبدیل مناسب.
- نوع نصب ( Flush mounted یا Surface mounted) و سایز صفحه نمایش.
۲. ولتمتر/ولت متر و ترانس ولتاژ
ولت متر برای اندازهگیری ولتاژ نقاط مختلف شبکه استفاده میشود. در تابلوهای سهفاز بهطور معمول از کلید ولت متریک و ترانس ولتاژ بهره میبرند تا ولتاژهای هر فاز یا ولتاژ خط–نول را اندازهگیری کنند. نکات مهم:
- کالیبراسیون دقیق و سطح ایمنی عایقکاری بالا هنگام کار با ولتاژهای بالای شبکه.
- برای ولتاژهای بالا از ترانس ولتاژ با نسبت مناسب استفاده کنید تا ولتمتر به محدوده کاری خود برسد.
- در تجهیزات دیجیتال، خواندن دقیق ولتاژ به صورت عددی روی صفحه نمایش اهمیت دارد.
۳. فرکانسمترها و اهمیت هماهنگی ژنراتور
فرکانسمترها بهطور گسترده برای پایش و همزمانسازی (سنکرون) ژنراتورها در شبکه استفاده میشوند. انواع مختلفی از فرکانسمترها وجود دارد: ارتعاشی، عقربهای و دیجیتالی. نکته کلیدی این است که در نیروگاهها و تابلوهای پست توزیع، دقت اندازهگیری فرکانس نقش تعیینکنندهای در پایداری شبکه دارد.
- استفاده از فرکانسمتر ارتعاشی برای مقاومت در برابر ضربات مکانیکی و کاربری در تابلوهای صنعتی.
- در سنکرونیزاسیون، دستگاه سنکرونسکوپ با دو فرکانسمتر همراه میشود تا هماهنگی ژنراتورها تضمین شود.
۴. پاورمتر و پاورآنالایزر (Power Meter & Power Analyzer)
پاورمتر برای اندازهگیری و محاسبه توان، انرژی، توان اکتیو و راکتیو و ضریب توان است. پاورآنالایزرها معمولاً بهعنوان ابزارهای جامع با امکان نمایش همزمان چند پارامتر در صنعت برق کاربرد دارند. نکات مهم:
- پورتهای ارتباطی (سریال یا شبکه) و امکان تعرفه/THD را دارا باشند.
- دقت بالا و نمایش مولفههای هارمونیکی به تفکیک (مرحله به مرحله) برای تحلیل دقیق تر انرژی.
- سریهای مدرن مانند پاورمترهای با امکانات دیتالاگینگ و تعبیه RTC برای ثبت دادهها در بازههای زمانی مختلف.
۵. آمپرمترهای CT-مجهز و نحوه مستندسازیٔ جریان
برای اندازهگیری جریانهای غیرمتعارف یا بارهای بزرگ، استفاده از آمپرمتر با ورودی CT الزامی است. مزایا شامل امکان اندازهگیری بدون قطع برق و امکان سنجش جریان هر شاخه بهطور دقیق است. در انتخاب باید به:
- نوع CT و نسبت تبدیل،
- حداکثر جریانی که آمپرمتر میتواند تحمل کند،
- دقت و کلاس آستانه پاسخ اشاره کرد.
۶. مبدلهای ولتاژ و جریان برای بارهای بالای شبکه
برای ولتاژهای بالای شبکه، معمولاً از مبدلهای ولتاژ و مبدلهای جریان استفاده میشود تا با ایمنی بالا و محدوده کاری مناسب بتوان ولتاژ و جریان را اندازهگیری کرد. نکات مهم:
- انتخاب نسبت ولتاژ و نسبت تبدیل CT با توجه به ولتاژ نامی تابلو.
- رعایت ایمنی و عایقبندی مناسب در تابلوهای فشار قوی.
۷. نحوه استفاده صحیح از واتمتر و اندازهگیری توان
واتمتر برای اندازهگیری توان فعال مصرفی استفاده میشود. برای سیستمهای سهفاز با بار متعادل، تنها یک واتمتر کفایت میکند و با ضرب مقدار فاز اندازهگیری شده در سه، توان کل را میتوان به دست آورد. نکات کلیدی:
- توجه به جهت چرخش عقربه و اتصال صحیح به فازها و نول.
- در ولتاژهای بالاتر از مقادیر ذکر شده، استفاده از مبدل ولتاژ و مبدل جریان الزامی است.
لیست کاربردی برای انتخاب تجهیزات اندازهگیری
- کلاس دقت مناسب با نیاز پروژه (معمولاً ۱٫۵ یا ۱ یا حتی ۰٫۵ برای برخی کاربردها).
- سایز و فرم نصب ( Flush mounted یا Surface mounted) و ابعاد صفحه نمایش.
- امکان ارتباط با شبکه یا پورتهای دیجیتال مانند RS-485 یا Ethernet برای گزارشگیری.
- قابلیت نمایش همزمان چند پارامتر و قابلیت لاگگیری دادهها.
- نفوذپذیری ایمنی و عایق بندی مناسب با سطح ولتاژ تابلو.
جمعبندی
انتخاب و استفاده صحیح از دستگاههای اندازهگیری الکتریکی در تابلوهای برق صنعتی و پروژههای روشنایی، به بهینهسازی مصرف انرژی، بهبود ایمنی و کاهش هزینههای نگهداری منجر میشود. با توجه به نیاز پروژه، ترکیبی از آمپرمتر، ولتمتر، فرکانسمتر، پاورمتر و واتمتر همراه با CT و PT مناسب، میتواند پوشش جامع و دقیقی از وضعیت شبکه ارائه دهد. همچنین انتخاب برندها و مدلهای با پشتیبانی فنی، قابلیت توسعه و تعمیرات آسان نقش بسزایی در طول عمر تجهیزات دارد.
